XÂY DỰNG HÌNH CHIẾU THẲNG GÓC TỪ HÌNH CHIẾU TRỤC ĐO VẬT THỂ
NỘI DUNG:

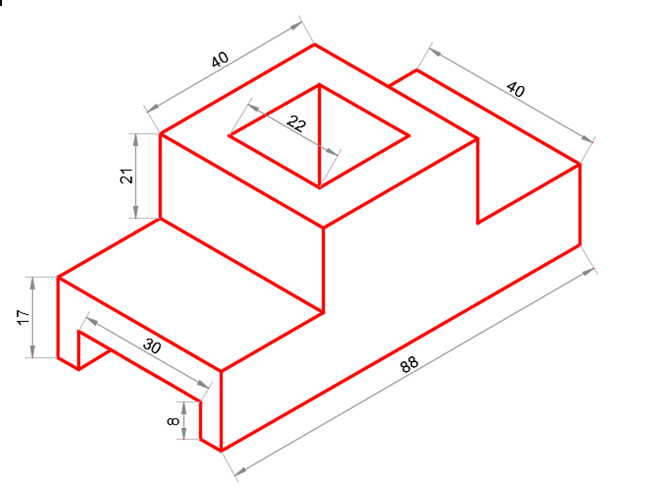

Cho hình chiếu trục đo (hình chiếu nổi) của vật thể.
YÊU CẦU:
- Vẽ 3 hình chiếu thẳng góc của vật thể.
- Ghi kích đầy đủ (không thừa, không thiếu, không lặp).
- Trình bày trên A4, T.L: 1:1

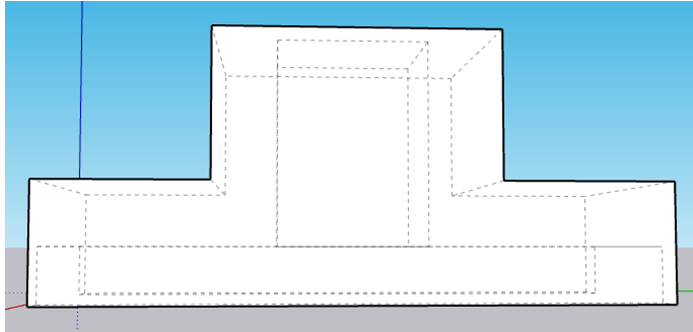

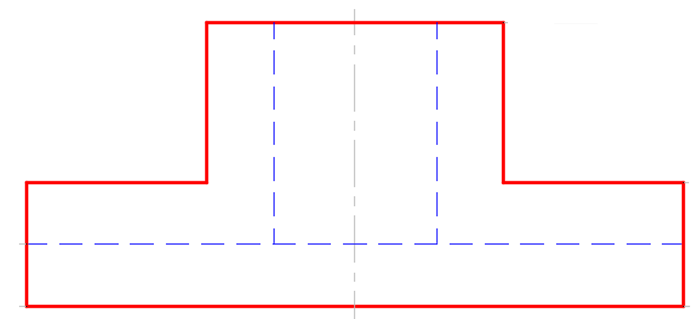

- Hướng nhìn từ trước: Ta có hình chiếu đứng

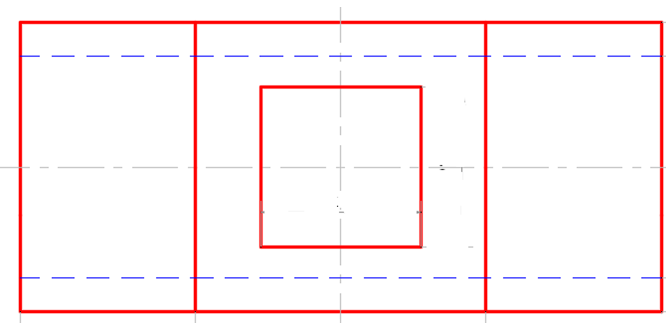

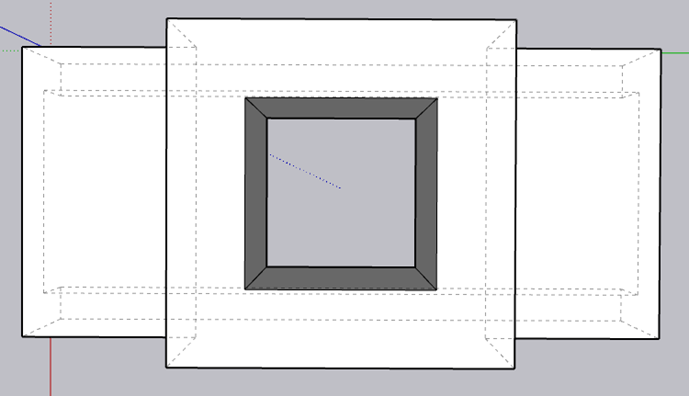

2. Hướng nhìn từ trên: Ta có hình chiếu bằng

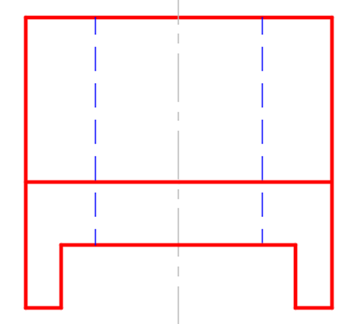

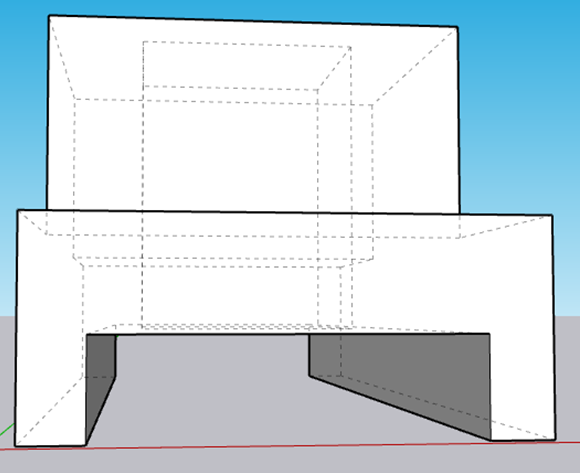

3. Hướng nhìn từ trái: Ta có hình chiếu cạnh
4. Xây dựng 3 hình chiếu thẳng góc trên bản vẽ kỹ thuật
