HÌNH BIỂU DIỄN TỔNG HỢP (CÓ XÉT GIAO HAI MẶT TRỤ)

NỘI DUNG:

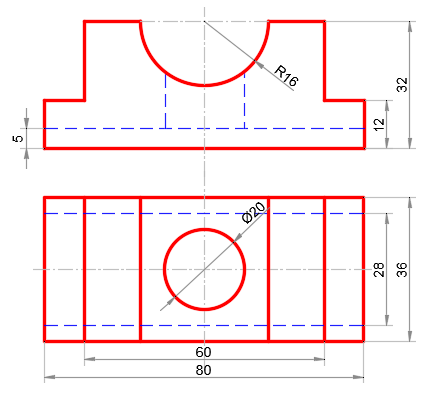

            Cho 2 hình chiếu thẳng góc của vật thể.

YÊU CẦU:

• Vẽ lại hai hình chiếu đã cho

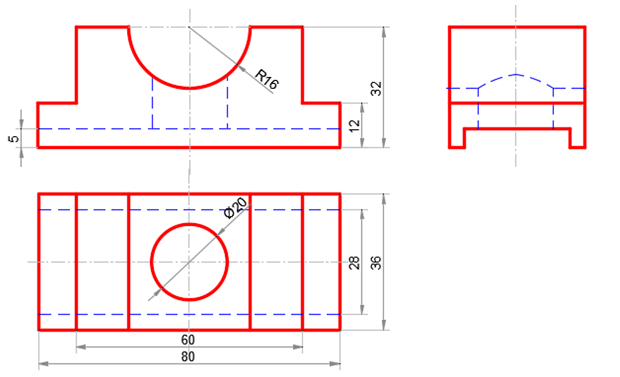

• Vẽ hình chiếu thứ ba của nó
• Vẽ hinh cắt kết hợp trên hình chiếu đứng và hình chiếu cạnh
• Vẽ hình chiếu trục đo vuông đều (Kết hợp hình cắt)

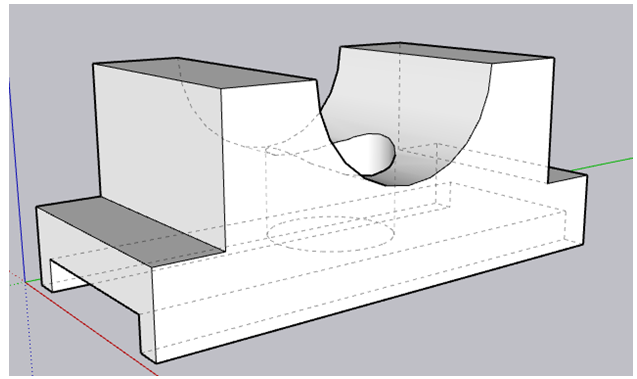

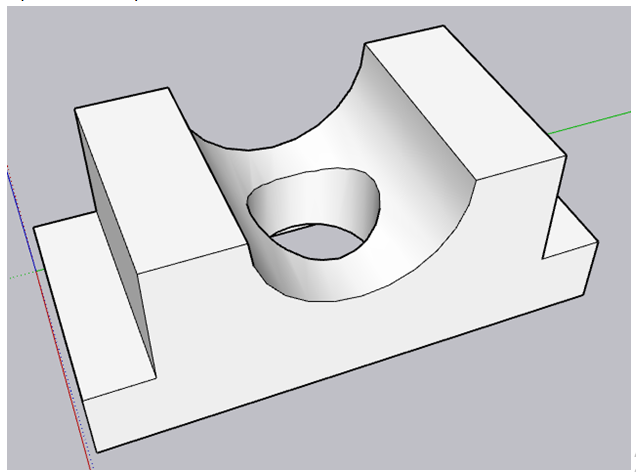

- Đọc bản vẽ hiểu vật thể:

- Vẽ hình chiếu thứ 3: Hướng nhìn từ trái sang, lưu ý giao hai mặt hình học

        - Vẽ hình chiếu cạnh từ hai hình chiếu thẳng góc

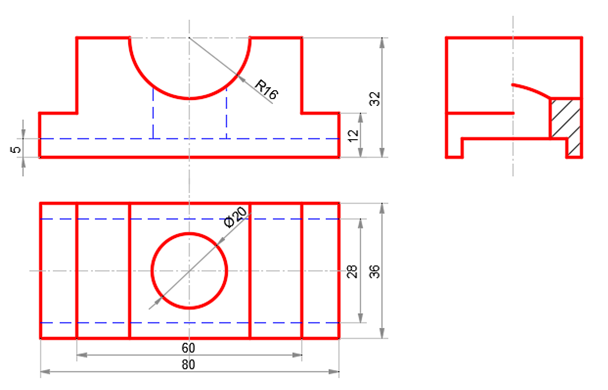

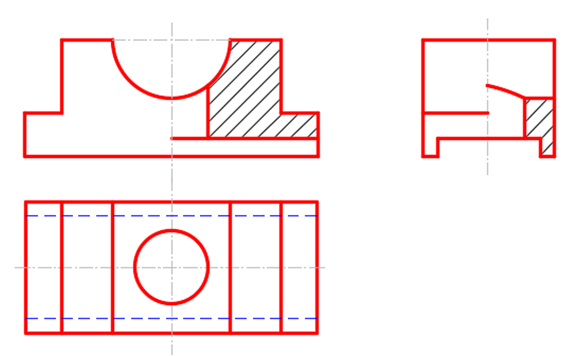

       - Vẽ hình cắt kết hợp trên hình chiếu đứng và hình chiếu cạnh

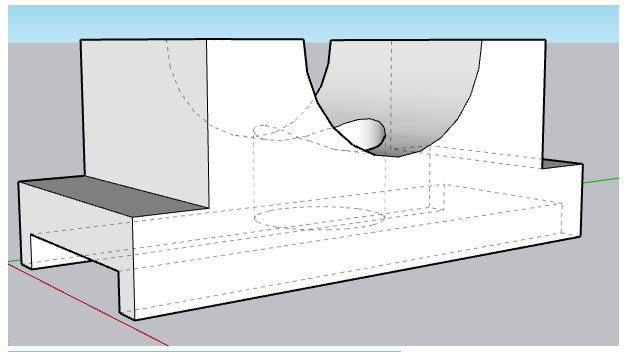

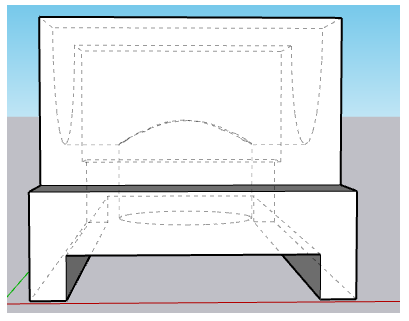

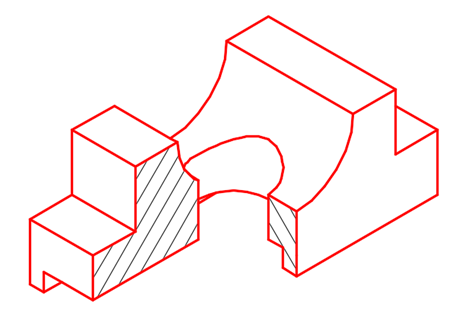

-  Vẽ hình chiếu trục đo vuông đều có kết hợp hình cắt:
