XÂY DỰNG HÌNH CHIẾU THẲNG GÓC TỪ HÌNH CHIẾU TRỤC ĐO

NỘI DUNG và YÊU CẦU:

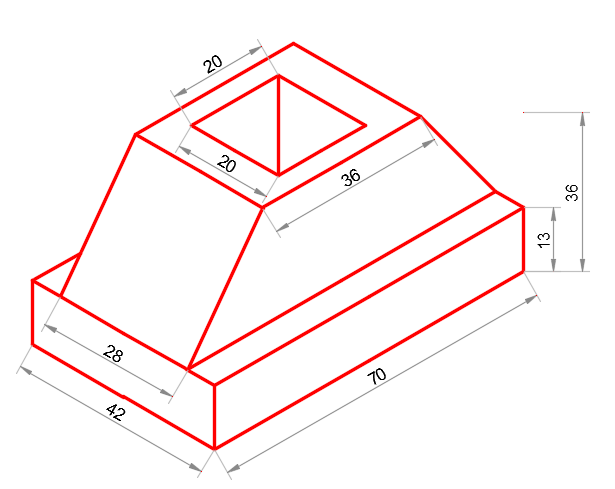

• Cho hình không gian vật thể
• Vẽ 3 hình chiếu thảng góc
• Ghi kích thước đầy đủ.
• Trình bày trên A4 T.L: 1:1

CÁC BƯỚC THỰC HIỆN:

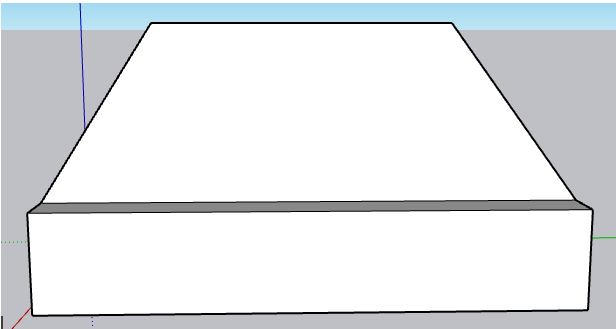

 - Bước 1: Nhìn vật thể từ trước

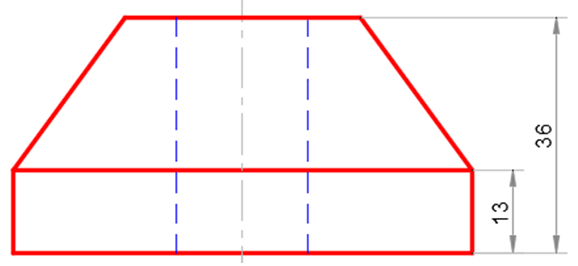

     Ta được hình chiếu đứng:

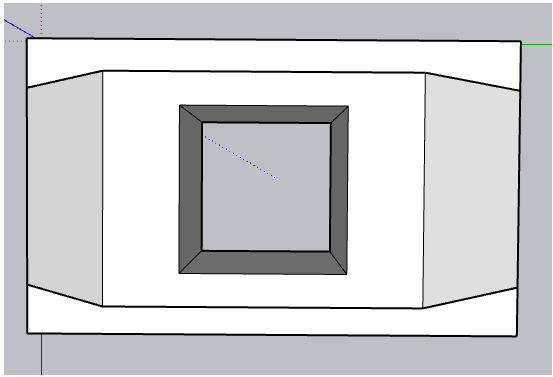

- Bước 2: Nhìn vật thể từ trên

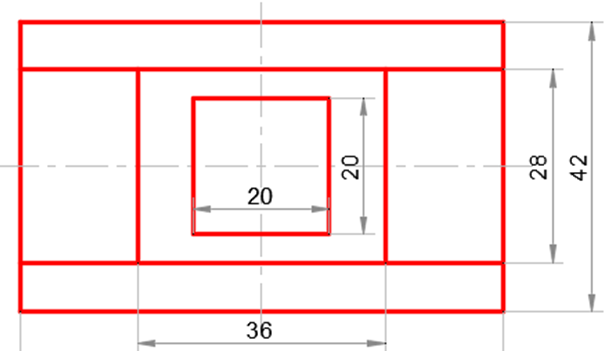

Ta được hình chiếu bằng:

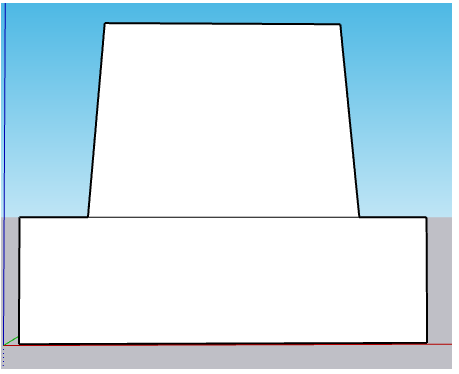

- Bước 3: Nhìn từ trái

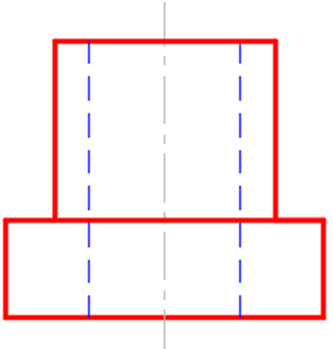

Ta được hình chiếu cạnh:

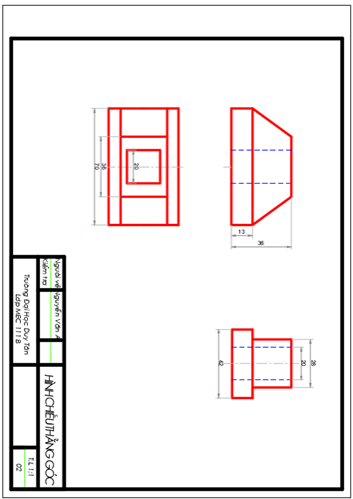

- Bước 4: Lập bản vẽ:
