Vẽ hình chiếu trục đo vuông đều từ hai hình chiếu thẳng góc.

NỘI DUNG và YÊU CẦU:

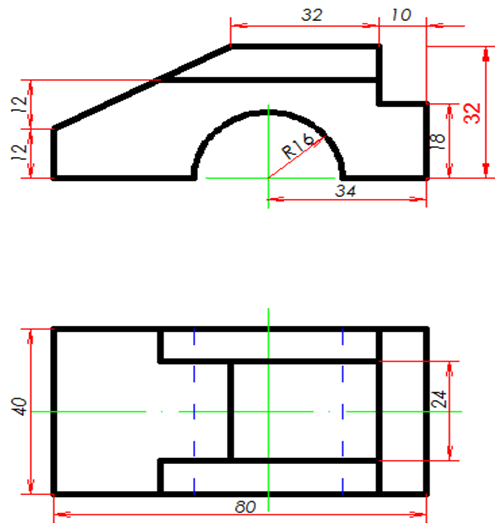

• Chép lại hai hình chiếu đã cho
• Vẽ hình chiếu trục đo vuông đều.
• Ghi kích thước đầy đủ.
• Trình bày trên A4 T.L: 1:1



CÁC BƯỚC THỰC HIỆN:

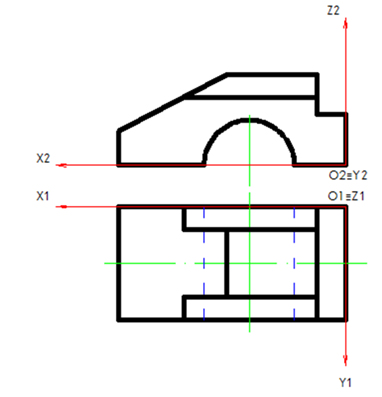

• Bước 1: Gắn hệ tọa độ Đecac vào 2 hình chiếu thẳng góc

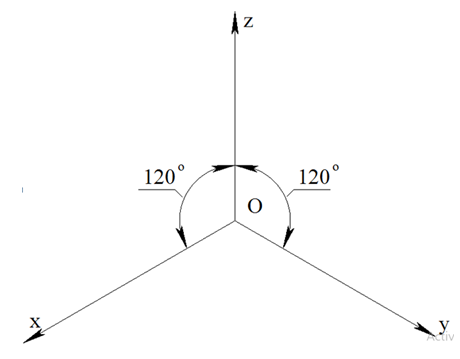

• Bước 2: Vẽ 3 trục hệ tọa độ trục đo vuông đều.

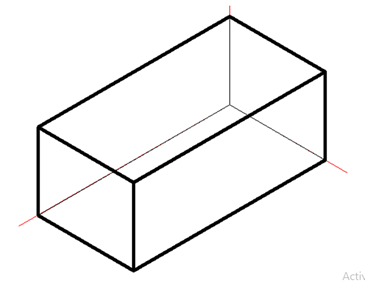

• Bước 3: Vẽ khối hình hộp kích thước theo 3 phương x, y, z lần lượt là 80, 40, 32.

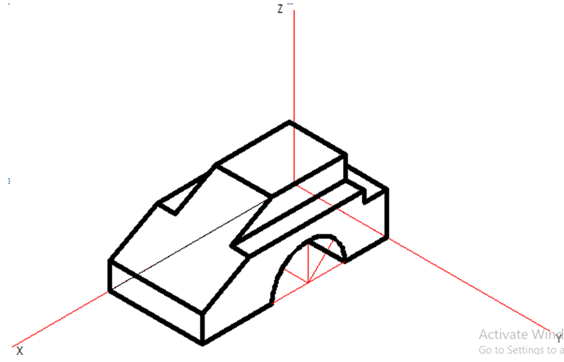

Bước 4: Tạo mặt vác phía trước cách đáy 12, cách mép trái 38.

                  Tạo mặt vác sau cách đáy 18, cách mép phải 10

                  Tạo mặt vác cách đáy 24, vác theo phương y vào mỗi bên 8

                  Tạo trụ khoan có tâm cách mép phải 34

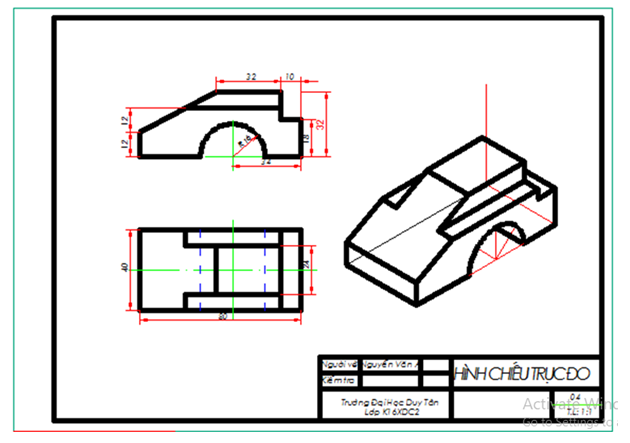

• Bước 5: Hoàn thiện bản vẽ
