VẼ HÌNH CHIẾU THỨ 3 TỪ HAI HÌNH CHIẾU THẲNG GÓC

NỘI DUNG:

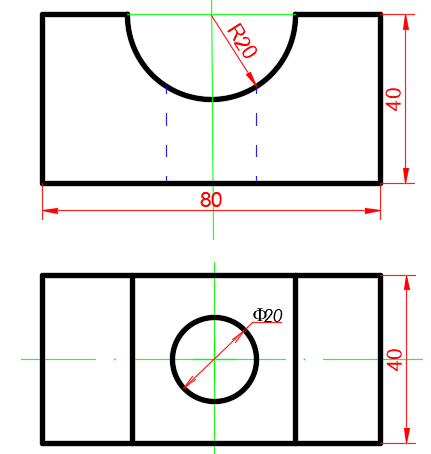

            Cho 2 hình chiếu thẳng góc của vật thể.

YÊU CẦU:

• Vẽ lại hai hình chiếu đã cho
• Vẽ hình chiếu thứ ba của nó

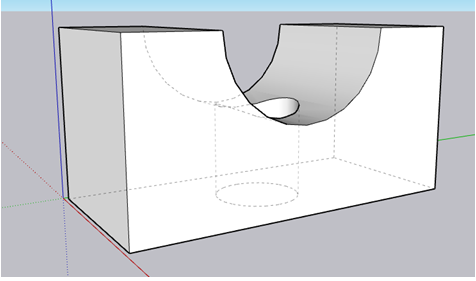

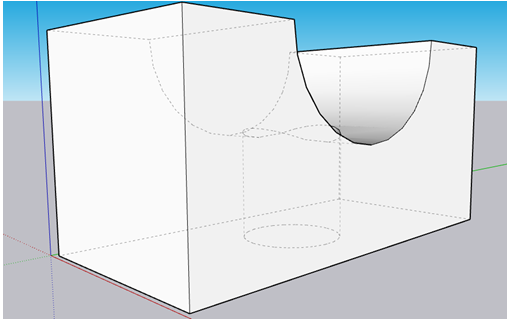

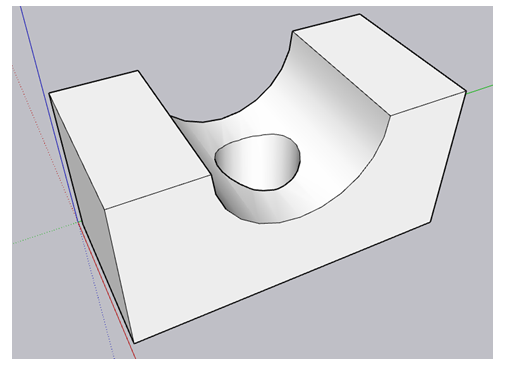

- Đọc bản vẽ hiểu vật thể

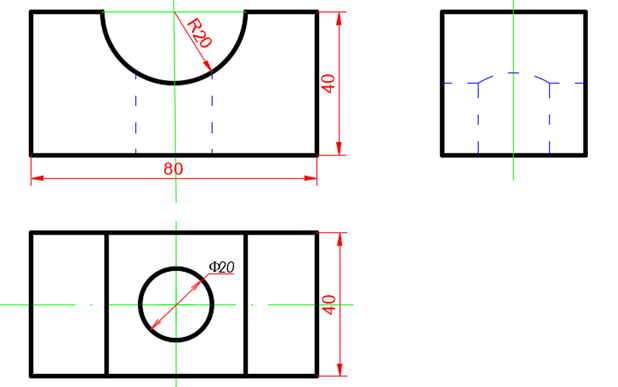

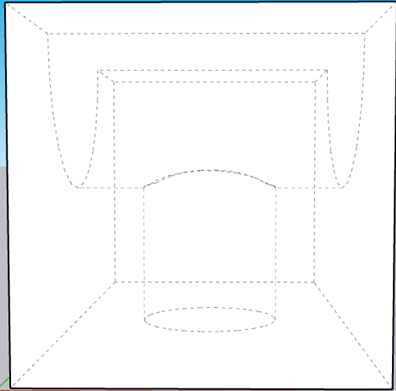

- Vẽ hình chiếu thứ 3: Hướng nhìn từ trái sang, lưu ý giao hai mặt hình học
