HÌNH CHIẾU THỨ BA (CÓ XÉT GIAO HAI MẶT)

VẼ HÌNH CHIẾU THỨ BA TỪ 2 HÌNH CHIẾU THẲNG GÓC

NỘI DUNG:

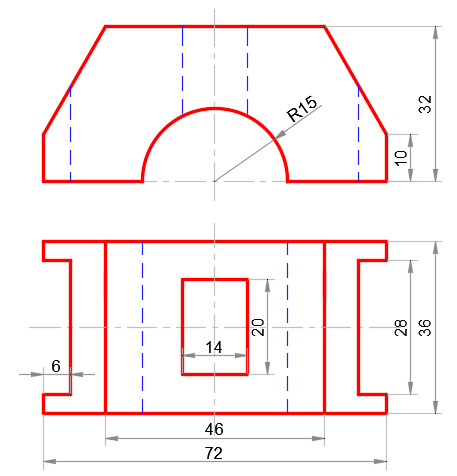

            Cho 2 hình chiếu thẳng góc của vật thể.

YÊU CẦU:

• Vẽ lại hai hình chiếu đã cho

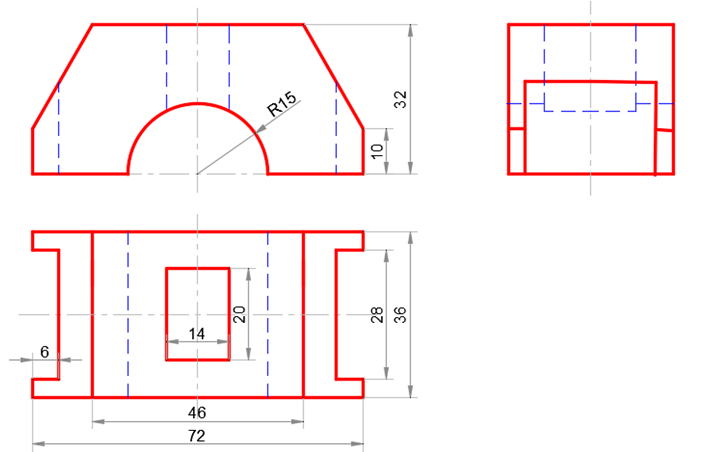

• Vẽ hình chiếu thứ ba của nó

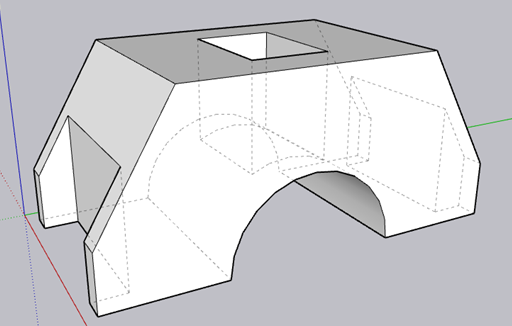

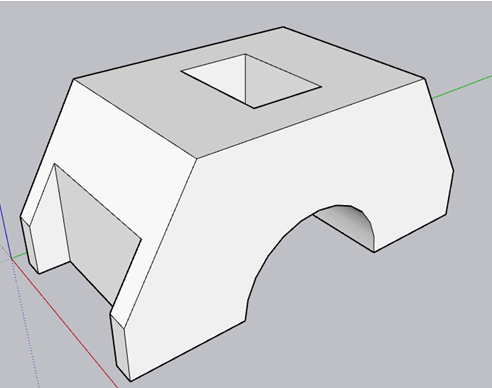

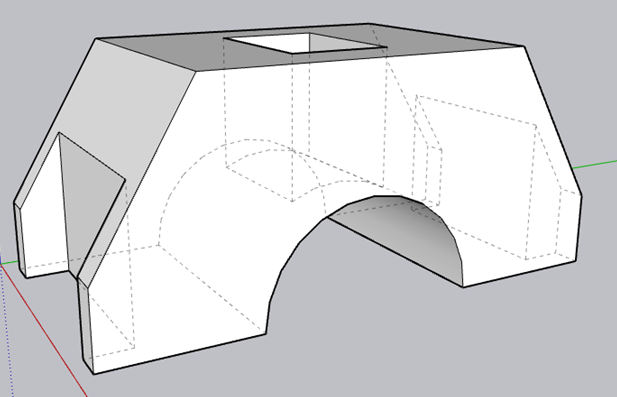

• Đọc bản vẽ hiểu vật thể

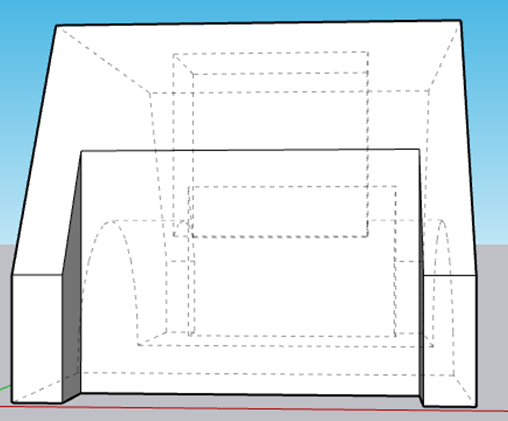

• Vẽ hình chiếu thứ 3: Hướng nhìn từ trái sang, lưu ý giao hai mặt hình học
