HÌNH BIỂU DIỄN TỔNG HỢP (CÓ XÉT GIAO LĂNG TRỤ RỖNG VÀ TRỤ RỖNG)

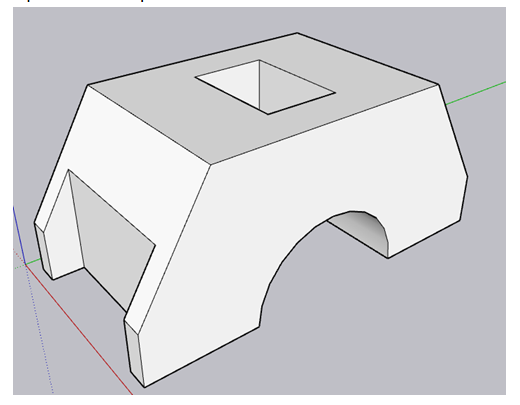

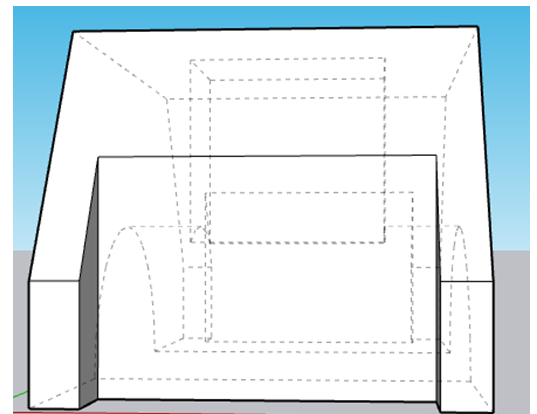

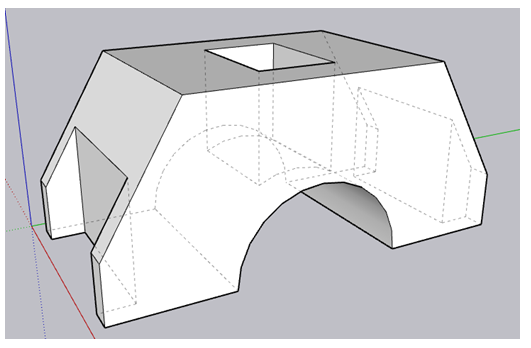

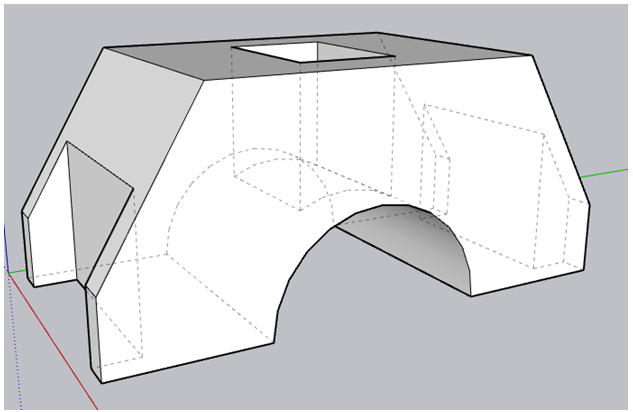

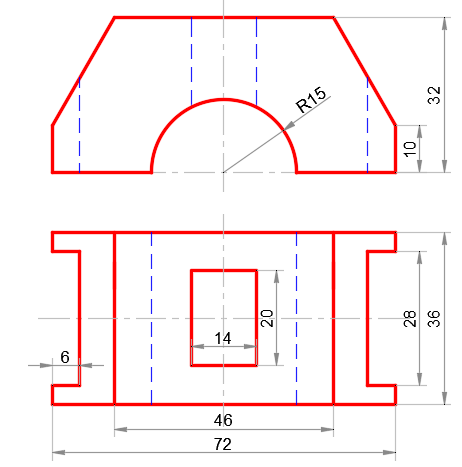

• Đọc bản vẽ hiểu vật thể

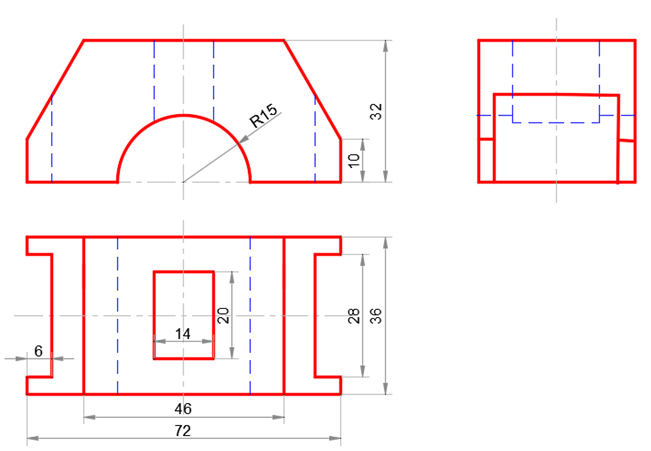

• Vẽ hình chiếu thứ 3: Hướng nhìn từ trái sang

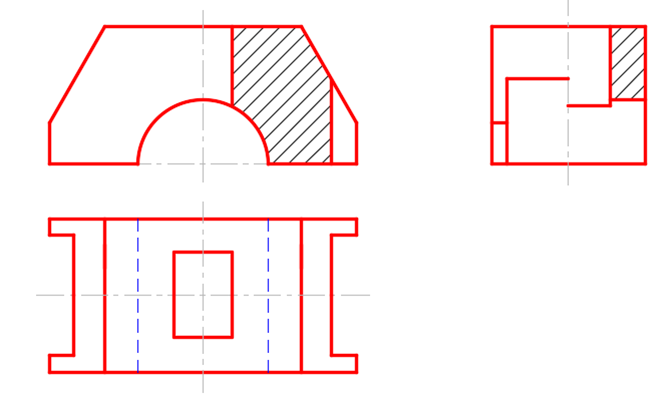

• Vẽ hình cắt kết hợp trên hình chiếu đứng và hình chiếu cạnh

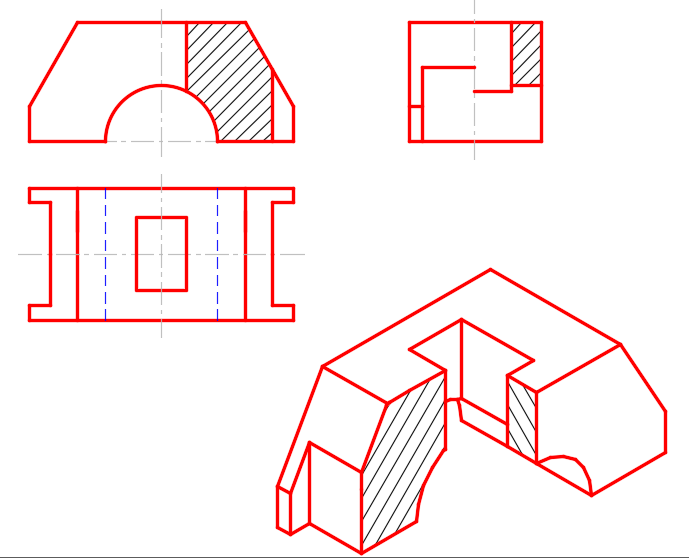

-  Vẽ hình chiếu trục đo vuông đều có kết hợp hình cắt:
